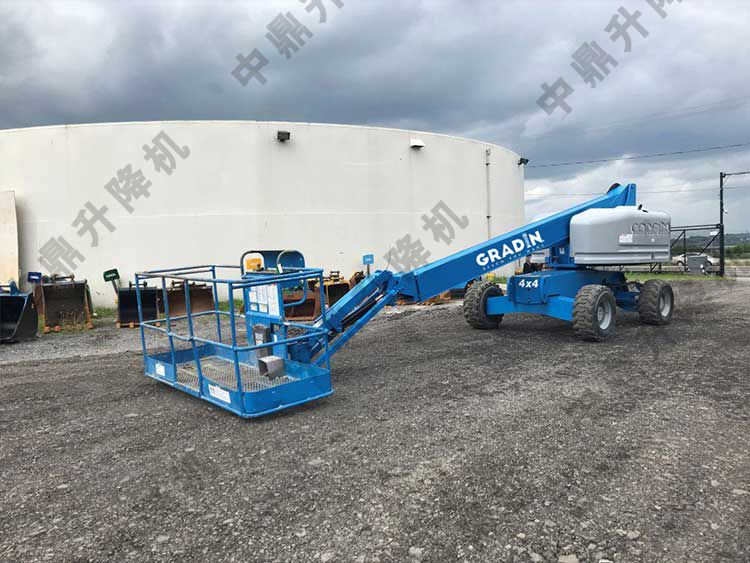

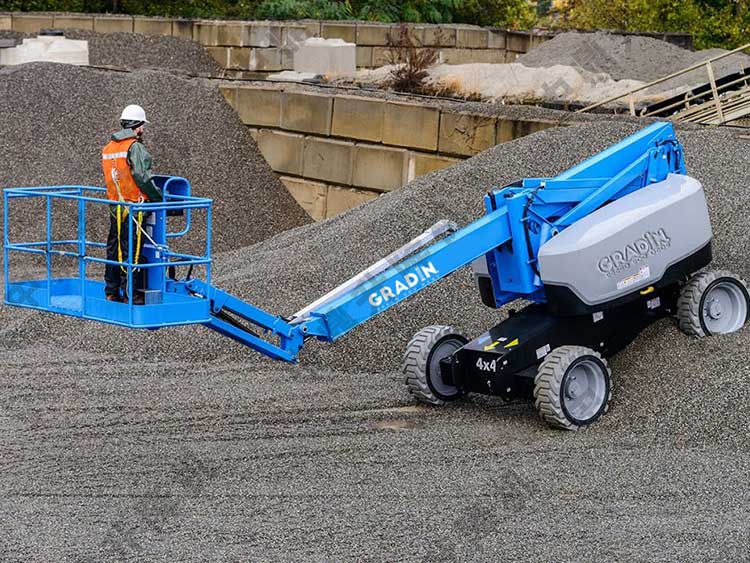

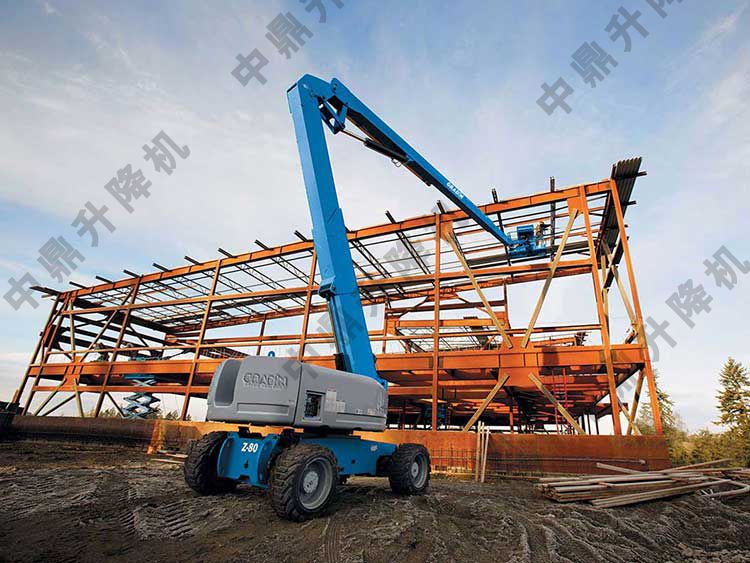

产品详情

1. 性能参数

序号	项目		性能参数
1	最大工作高度		26.2m
2	平台最大高度		24.2m
3	收起时最大高度		2.82m
4	最大水平作业半径		15.8m
5	宽度		2.48m
6	收起时长度		9.92m
7	承载能力		230kg
8	轴距		3.0m
9	内轮转弯半径		2.6m
10	外轮转弯半径		5.2m
11	转台旋转		360度连续
12	转台回转速度		0～1/3rpm
13	平台尺寸（长×宽×高）		1.83×0.76×1.13
14	平台调平		自动调平
15	平台旋转		±80°
16	主臂节数		2节
17	主臂变幅角度		－10°～＋75°
18	塔臂节数		2节
19	塔臂变幅角度		0°～＋77°
20	最高液压压力		21MPa
21	飞臂变幅角度		－55°～＋75°
22	系统电压		12V
23	轮胎规格		36×14-20实心轮胎
24	离地间隙		430mm
25	燃油箱容量		100 L
26	总重量		15500kg（2WD）/15700kg(4WD)
27	行驶速度	收起状态	6.3km/h(2WD)/4.2km/h(4WD)
28		升起或延伸状态	1.1km/h
29	行走系统最高压力		25MPa
30	最大爬坡度		16°(30% 2WD)/24.4°（45% 4WD）
31	驱动转向型式		4×2×2/4×4×2
32	发动机		康明斯/洋马
33	发动机额定功率		42kw/2200rpm/35.5kw/2200rpm

2. 技术特点

最大承载能力	230kg
最大平台高度	24.32m
收起时最大高度	2.8m
收车行驶速度	6.3km/h
收车尺寸	10.7m2.49m2.8m
动力	Cummins B3.3-C60 (45kw)
重量	12000kg

　　4.2 臂架处于任何位置，作业平台均可行走;行走速度随举升高度的升高而降低。
　　4.3 设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
　　4.4 下控制台对柴油机机油温度、油压、水温等进行指示。
　　4.5 设有防发动机运转状态下再次启动的装置。
　　4.6 臂架伸缩、变幅、回行平稳，并具有缓冲装置。
　　4.7 臂架伸缩、变幅、回转以及平台行走均采用电子液压比例控制，能实现无级调速。
　　4.8 平台行走和臂架回转应设有可靠的制动器，保证在坡道上及运行过程中能可靠控制。安装人工回转锁止和释放行走制动功能，以便平台被牵引。
　　4.9 平台行走时，如有一轮腾空情况下，通过分配阀，其它主动轮能正常行走。
　　4.10 当工作臂角度在水平面以上时，对车辆的行走速度有限制。
　　4.11臂架伸缩、变幅、回转和平台行走能多工作同时进行。
　　4.12工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。
　　4.13上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭发动机，避免平台继续运动。
　　4.14平台上应设有脚踏开关，只有踏下脚踏开关方能进行操作。
　　4.15设有12V辅助动力装置，当发动机或主油泵发生故障时，能使工作斗降至地面。
　　4.16设有程序动作功能，只有当塔臂变幅到最大角度时，塔臂伸缩臂才能伸出;只有当塔臂伸缩臂全缩回时，塔臂才能向下变幅，防止向前倾翻和向后倾翻，确保整车的稳定性。
　　4.17工作斗具有称重功能，准确检测平台载荷，与载荷在平台上的位置无关。当平台载荷超过允许载重量时，应能显示和报警并限制平台的动作，以保证工作斗及工作斗连接件的强度以及工作的稳定性。
　　4.18发动机油门控制应有三挡速度，当较长时间没有动作时，发动机自动降为低怠速，满足节能要求。
　　4.19当机器停放在不平度超过3°的地面时，臂架动作将受到限制。
　　4.20 设备行走及回转时，会发出声光报警。
　　4.21采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。
　　4.22 发动机进气系统采用封闭式双级过滤，适应多粉尘的环境作业;且维护保养方便。
　　4.23上下控制台均应有防护罩保护。
　　4.24臂架头部、油缸活塞杆等处有防尘防沙装置。
　　4.25 行走泵为闭式柱塞电比例变量泵，能进行无级调速。
　　4.26 设有防止发动机过热及液压油压力过低自动停机装置。
　　4.27在液压回路上安装安全阀，防止液压部件中压力异常升高。
　　4.28各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。
　　4.29 液压元件与控制元件为进口品牌产品，可靠度高。
　　4.30 拖链机构采用高强度铝合金拖链，适应恶劣的工作环境。
　　4.31 底架与转台上设有吊环位置，方便吊装。
3.主要配置

序号	项目	产地	品牌
1	发动机	美国	康明斯
2	联轴器	德国	KTR
3	行走液压泵	美国	萨澳
4	举升泵	意大利	Salami
5	马达	美国	萨澳
6	摆动马达	美国	Helac
7	阀块总成(包括电磁阀)	意大利	油控（SANT）
8	减速机	意大利	PMP
9	回转机构	徐州	贝莱
10	控制器	北京	凯商
11	压力传感器	美国	精量
12	倾角传感器	西安	精准
13	控制手柄	美国	丹佛士
14	动力单元	台湾	WINNER
